概述：

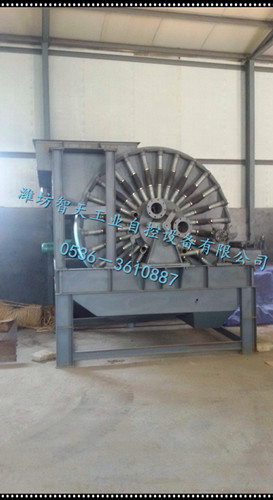

该机为上部给料的筒型外滤式真空永磁过滤机，主要适用于对较粗颗粒强磁性物料的脱水。
筒体内部装有锶铁氧体磁系，可促使磁性颗粒迅速吸附到滤布表面，磁滤机主要用于粒度较粗的强磁性矿物精矿矿浆的脱水，由于是上部给料，使得滤饼中精矿按粒度分层的效果更加明显，当磁性精矿形成滤饼时，颗粒同时受到重力和磁力的作用，粗颗粒精矿比细颗粒精矿向滤布运动的快，精粒首先接触滤布，故滤饼的透气性好，而且矿浆中磁性颗粒在磁力吸引下呈放射状布于圆筒表面，并由于磁系极性变化而产生磁搅动作用，这都成为滤饼易脱水的有利条件，使得滤饼厚且透气性好，显著的提高了生产率，与同规格的筒形真空过滤机相比，其效率提高三倍以上。
该机矿浆中固相颗粒的比磁化系数不低于3000*10-6厘米/克，颗粒粒度为0.15-0.8毫米。给料浓度60%。
|
主要技术参数：
|
|

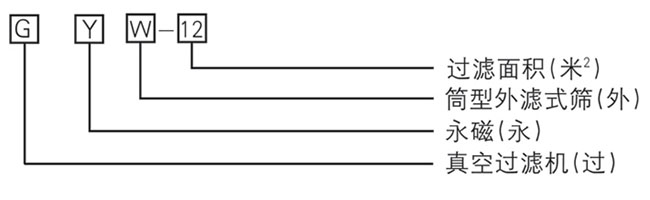

型号
|
GYW-3
|
GYW-5
|
GYW-8
|
GYW-12
|
GYW-20
|
|
过滤面积(m2)
|
3
|
5
|
8
|
12
|
20
|
|
筒体
|
直径(mm)
|
1600
|
2000
|
1600
|
2000
|
2250
|
|
长度(mm)
|
700
|
900
|
1400
|
2000
|
2650
|
|
转速(R/min)
|
0.5～2.0
|
|
需要真空度(KPa)
|
60～80
|
|
抽气量(m3/min.m2)
|
0.5～2.0
|
|
需要鼓风压力(KPa)
|
10～30
|
|
鼓风量(m3/min.m2)
|
0.1～0.5
|
|
筒体表面磁感应强度(mT)
|
82
|
87
|
|
给矿浓度(%)
|
≥60
|
|
最大生产力-200目占60%(t/h)
|
6～9
|
14～18
|
22～43
|
33～65
|
54～108
|
|
滤饼水分(%)
|
8～11
|
8～10
|
|
外形尺寸(mm)
|
1895*2506*287
|
2110*2755*2500
|
2610*2905*2500
|
3210*2905*2500
|
-
|
|
重量(t)
|
3.27
|
3.94
|
4.76
|
5.42
|
6.5
|
|
电机
|
型号
|
Y100L-61.5
|
Y112M-6
|
Y132M1-6
|
|
功率(kw)
|
1.5
|
2.2
|
4
|
|
转速(R/min)
|
940
|
|
