一、概述：
大倾角挡边带式输送机主要用于散状物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带。输送倾角为0-90°（70°以下最好），其特点为：用一台设备在狭小的空间可完成水平倾斜输送，具有通用带式输送机水平或小倾角输送可靠高、节能和斗式提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19℃-+40℃内输送堆积密度为0.5-2.5t/m3的各种散装物料，对于输送有特殊要求的物料，如耐高温或具有酸、碱性、油类物质、有机浴剂等成分的物料，须在订货时提出，采用相应材料的特殊挡边输送带。
二、主要技术参数：
| 带宽B | 400 | 500 | 600 | 800 | 1000 | 1200 | 1400 | ||||||||
| 挡边高H | 60 | 80 | 80 | 120 | 120 | 160 | 160 | 200 | 160 | 240 | 200 | 300 | 240 | 400 | |
| 最小横隔板间距 | 100 | 120 | 120 | 160 | 160 | 200 | 200 | 250 | 200 | 280 | 250 | 350 | 280 | 400 | |
|
输送量 （原煤、带速1m/s） M3/h |
35° | 28 | 36 | 50 | 71 | 104 | 120 | 157 | 195 | 216 | 327 | 331 | 466 | 500 | 794 |
| 45° | 19 | 25 | 33 | 57 | 83 | 97 | 127 | 157 | 175 | 271 | 267 | 384 | 414 | 680 | |
| 60° | 15 | 19 | 23 | 40 | 58 | 59 | 90 | 112 | 124 | 197 | 190 | 278 | 302 | 524 | |
| 90 | 9 | 11 | 15 | 21 | 31 | 37 | 48 | 60 | 66 | 106 | 102 | 149 | 162 | 281 | |
| 外型尺寸 | 头轮带面高H1 | 1200 | 1350 | 1615 | 1815 | 2000,2200 | 2300,2525 | 2525,2700 | |||||||
| 尾轮带面高H2 | 690 | 800 | 950 | 1115 | 1250,1400 | 1600,1700 | 1600,1700 | ||||||||
| 中间段带面高H3 | 700 | 800 | 850 | 1115 | 850,1200 | 1400,1500 | 1600,1700 | ||||||||
| 中间段地脚高B1 | 580 | 850 | 1020 | 1220 | 1440 | 1690 | 1890 | ||||||||
注：本表中输送量按最小横隔板间距计算，带速增减，输送量成倍增减，其他物料可参见此表确定。
| 粒度mm | ≤100mm | ≤160 | ≤250mm | ||
| 速度 m/s | 挡边高≤120mm | 倾角≤30° | 2 | 1.6 | |
| 倾角≤角60° | 1.6 | 1.25 | |||
| 挡边高≤240mm | 倾角≤30° | 2.5 | 2 | 1.6 | |
| 倾角≤60° | 1.6 | 1.6 | 1.0 | ||

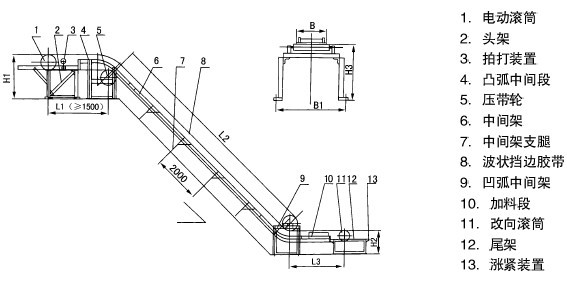

三、外形图：
四、选型：
根据输送物料特性、倾角及输送量的大小，参照表1 及表2，确定输送机的带宽，挡边高及带速大小。其中：
（1）挡边输送带分常温（-20～50℃）、耐热（120℃以下），耐高温（180℃以下）及耐酸耐碱耐油等几种；
（2）输送大块物料时，挡边应选用偏高的；也可不增大带宽和挡边，用提高带速（1.25m/s、1.6m/s、2m/s）的办法提高输送量；
（3）输送高度最大70m，最大粒度应小于挡边高30-40mm。
（4）上托辊间距一般为1.2m，下托辊间距一般为1.2m,倾角大于60°时为2.4m，防跑偏挡辊间距为3-6m。L3标准为2200，最小1500。
（5）功率估算按下表。
大倾角胶带输送机简明选型计算表格
|
带宽
B（mm） |
挡边高
H（mm） |
30°
|
40°
|
60°
|
75°
|
||||
|
输送量
(m 3/h） |
功率
（Kw） |
输送量
(m 3/h） |
功率
（Kw） |
输送量
(m 3/h） |
功率
（Kw） |
输送量
(m 3/h） |
功率
（Kw） |
||
|
500
|
120
|
52.8
|
2.85
|
63.2
|
1.86
|
26.6
|
1.32
|
19.8
|
0.98
|
|
650
|
120
|
77.6
|
3.97
|
55.3
|
2.6
|
39
|
1.85
|
29
|
1.35
|
|
160
|
105
|
5.44
|
76.3
|
3.57
|
56.2
|
2.56
|
41.6
|
1.86
|
|
|
800
|
160
|
133
|
6.99
|
96.6
|
4.59
|
71.2
|
3.28
|
52.6
|
2.38
|
|
200
|
195
|
9.8
|
159.8
|
7.07
|
117.6
|
5.07
|
86.5
|
3.66
|
|
五、使用说明：
1、本表仅适于初步简易选型，最终选型结果应按计算结果确定。
2、本表中数据按胶带线速度V＝1m/s，横隔板间距ts=0.25m，物为容量γ=1t/m3,提升高度H =10m为假定条件计算，如条件不同应适当换算。
3、选型举例：
已知：输送物料为煤，容量γ＝0.8t/m3,物料粒度A《40mm,输送倾角β＝45°，输送量Q =85t/h，输送高度15m,求所需带宽和带速以及电机功率。先求得胶带机输送量应为85t/h÷0.5t/m3,=106.25m 3/h，然后在表中45°倾角列中查到B＝800，H=160的输送量96.6m 3/h最为接近，再将线速度改为1.25m/s,则胶带输送量成为96.6m 3/h×1.25＝120.75m 3/h,即可满足使用要求。相应所需功率为4.59Kw×15m÷10m×1.25＝8.6kw，可选电机功率11KW。
4、横隔板形式根据输送机倾角大小选定；
18°<β≤40°T型，40°<β≤60°C型，60°<β≤90° TC型
